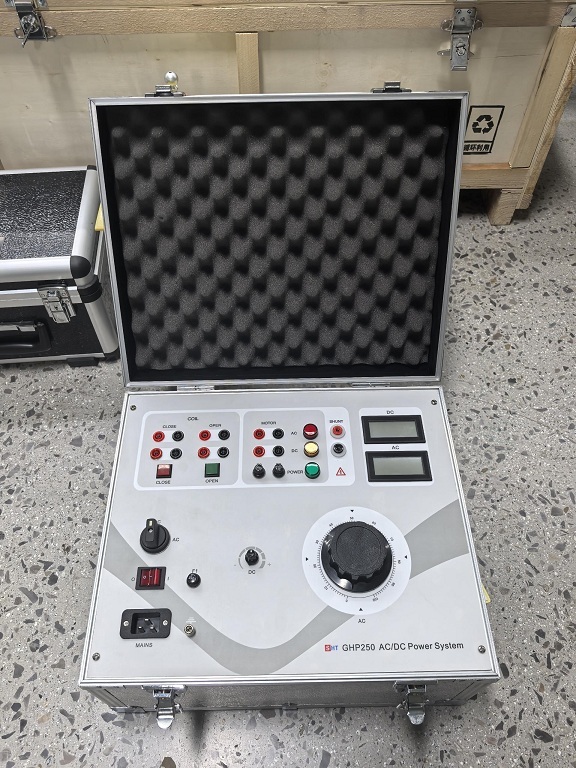

GHP250 交直流电源

一、     概述

1.1 主要用途及适用范围

GHP250 交直流电源，可为真空断路器及其它高压开关提供操作电源。采用接触式调压器输出交流250V，直流电源输出直流250V，具有输出电压连续可调，电流大的特点，且体积小，重量轻，便于携带，特别适用于高压开关的现场调试。广泛应用于少油、多油、真空、六氟化硫的多种型号、不同电压等级高压开关检测时的辅助工作电源，还可用在其他需要交直流电压的场所。

1.2功能特点

1.2.1精密连续可调输出、全程稳压，耐压冲击力强；

1.2.2分、合闸试验一键操作，使用更简单；

1.2.3直流自带大功率电源，输出电流短时可达10A，带负载能力强；1.2.4真有效值数码显示，读数更直观；

1.2.5仪器外观小巧，布局美观，方便现场及试验室使用；

1.2.6 具有完善的过流、短路保护，可靠性高；

1.3使用条件

1.3.1   电源电压：220V±10% 50HZ±1%   波形畸变率不大于5%

1.3.2 环境温度：-10℃-45℃

1.3.3 环境湿度：≤80%RH，不结露、仪器不闪烁

1.3.4   海拔：≤1000m

1.3.5   使用环境应无明显的尘埃、烟、腐蚀性、可燃性气体、水蒸气和盐雾，无严重的震动情况；

二、     技术参数

2.1输入电压：AC220V±10% 50Hz±1

2.2直流输出电压：0~250V；10A（短时）

2.3交流输出电压：0~250V；5A（短时）

2.4 电压精度   ≤±3%(10%~100%量程)

2.5电流精度   ≤±3%(10%~100%量程)
